MidiAnimatorDriver 使い方ガイド

はじめに

MidiAnimatorDriverは、VRChatワールド内でMIDIコントローラーの入力を受け取り、Animatorのトリガーを発火させるギミックです。

本ギミックを使うことで、VRChatワールド内でMIDIコントローラーを活用した演出やインタラクションが実現できます。

ライブパフォーマンスや照明制御など、に活用することを想定しています。

リポジトリ

https://github.com/SmiSANN/MidiAnimatorDriver

Note: JSON構造の詳細やファイル構成など、より詳しい技術情報についてはGitHubのREADMEをご参照ください。

主な機能

MIDI入力対応 - VRCMidiListenerを使用したMIDI信号の受信
ネットワーク同期 - 全プレイヤーに対してAnimator操作を同期
コンボ入力 - 複数ボタンの同時押しによるトリガー発火
操作権限ロック - 特定のプレイヤーのみが操作可能なロック機能
JSON設定 - 外部JSONファイルによる柔軟なマッピング設定

マッピングツールの使い方

MIDIパッドとAnimatorのパラメーターを紐づけるためのエディターツールが付属しています。

ツールの起動

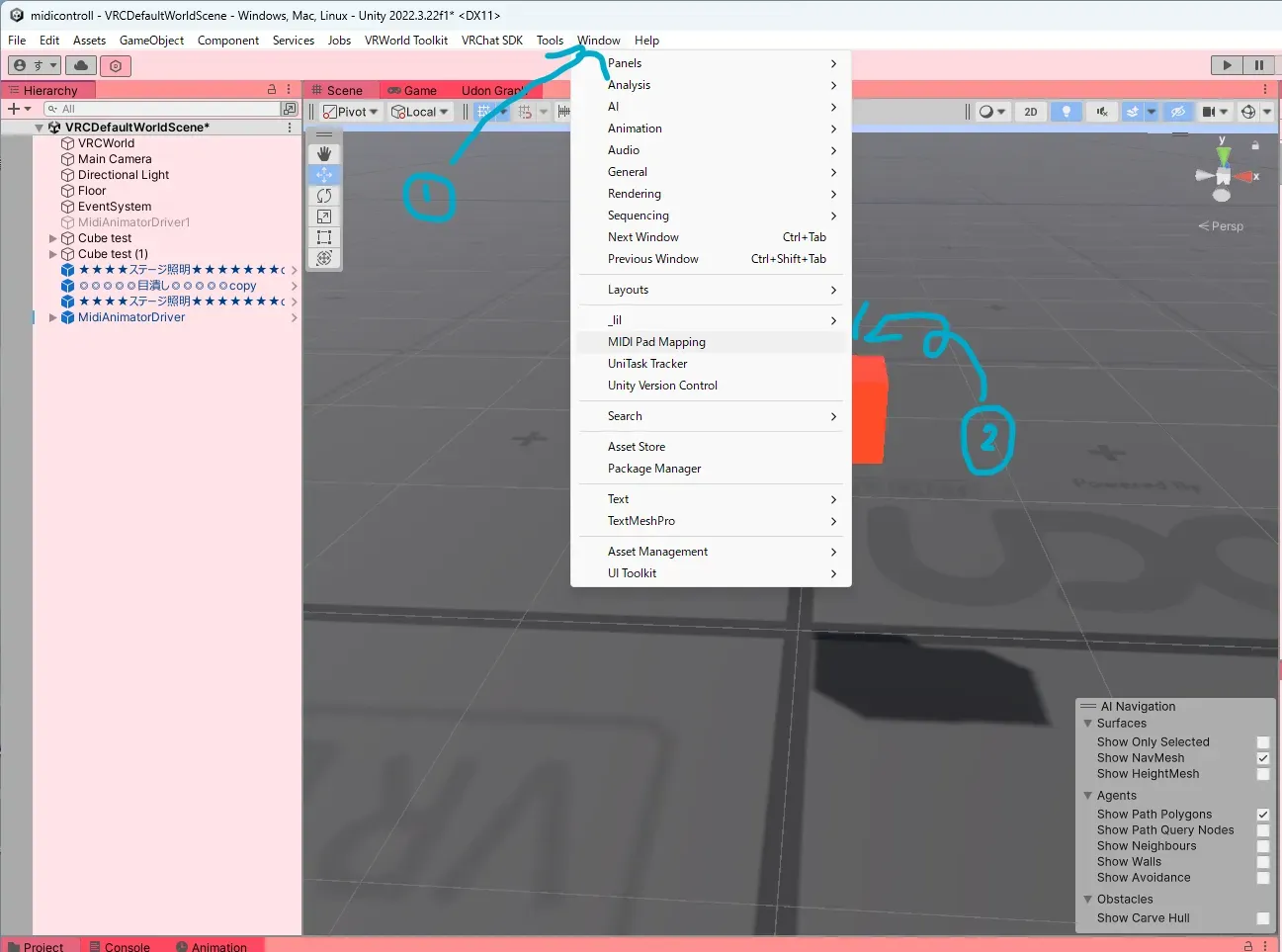

Unityのメニューバーから Tools > MIDI Pad Mapping を選択して、マッピングツールを開きます。

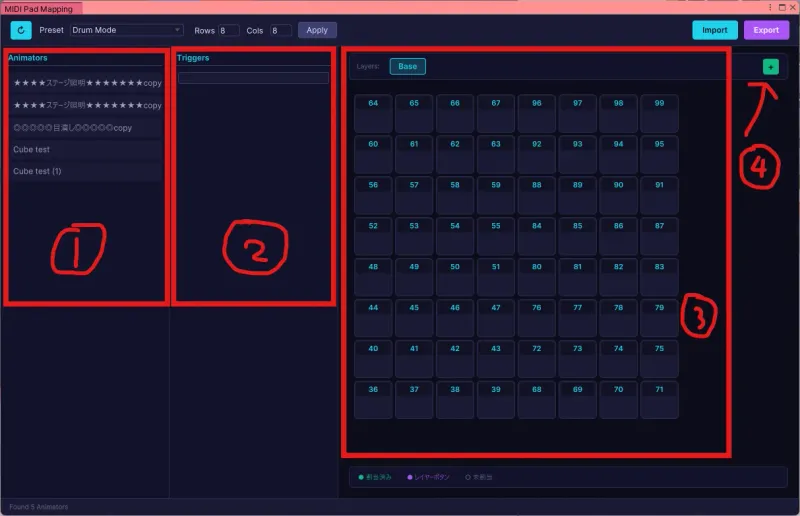

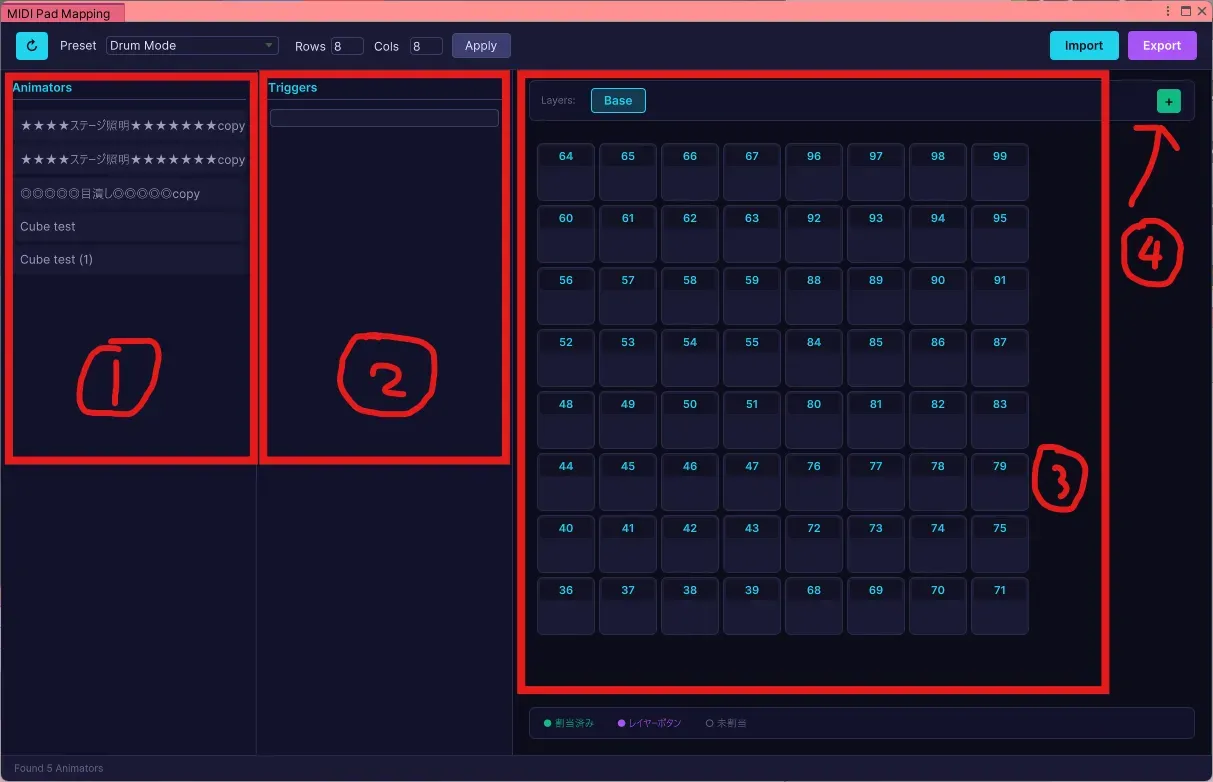

ツールの詳細

ツールは以下の要素で構成されています。

番号	名称	説明
①	Animators	シーン内のAnimatorコンポーネント一覧
②	Triggers	選択したAnimatorのTriggerパラメーター一覧
③	割り当てフィールド	MIDIパッドのグリッド（ノート番号が表示）
④	レイヤー追加ボタン	新しいレイヤーを追加

操作方法

パラメーターの割り当て

左側のAnimators一覧からAnimatorを選択します
中央のTriggers一覧に、選択したAnimatorのTriggerパラメーターが表示されます
パラメーターを右側の割り当てフィールド（パッド）にドラッグ＆ドロップします

レイヤーの追加と割り当て

④のボタンをクリックして新しいレイヤーを追加します
割り当てフィールドを右クリックしてコンテキストメニューを開きます
メニューからレイヤーを選択して割り当てます

レイヤー機能の仕組み: レイヤーボタンとして設定したパッドを押しながら、別のパッドを押すことで、レイヤー専用のバインディングが発火します。これにより、同じパッドに複数の機能を割り当てることができます。

エクスポートとインポート

Export: 右上のExportボタンで現在のマッピング設定をJSONファイルとして出力します
Import: Importボタンで以前エクスポートしたJSONファイルを読み込み、再編集できます

Launchpad Miniプリセット

Novation Launchpad Mini MK3を使用している場合は、左上のPresetメニューからプリセットを選択できます。

プリセット名	サイズ	説明
Drum Mode	8×8	ノート番号36-99（左右2ブロック）
User Mode	8×8	Drum Modeと同じ配置
Keys Mode	8×8	ピアノ風配置
Programmer Mode	9×9	ノート番号11-99（行列=十の位・一の位）

警告表示機能

Animatorやパラメーター名に以下の文字が含まれている場合、ツール上で警告が表示されます：

[ ] { } " \

これらの文字はJSON形式で問題を引き起こす可能性があるため、使用を避けてください。

ワールドへのセットアップ

マッピング設定が完了したら、VRChatワールドにギミックをセットアップします。

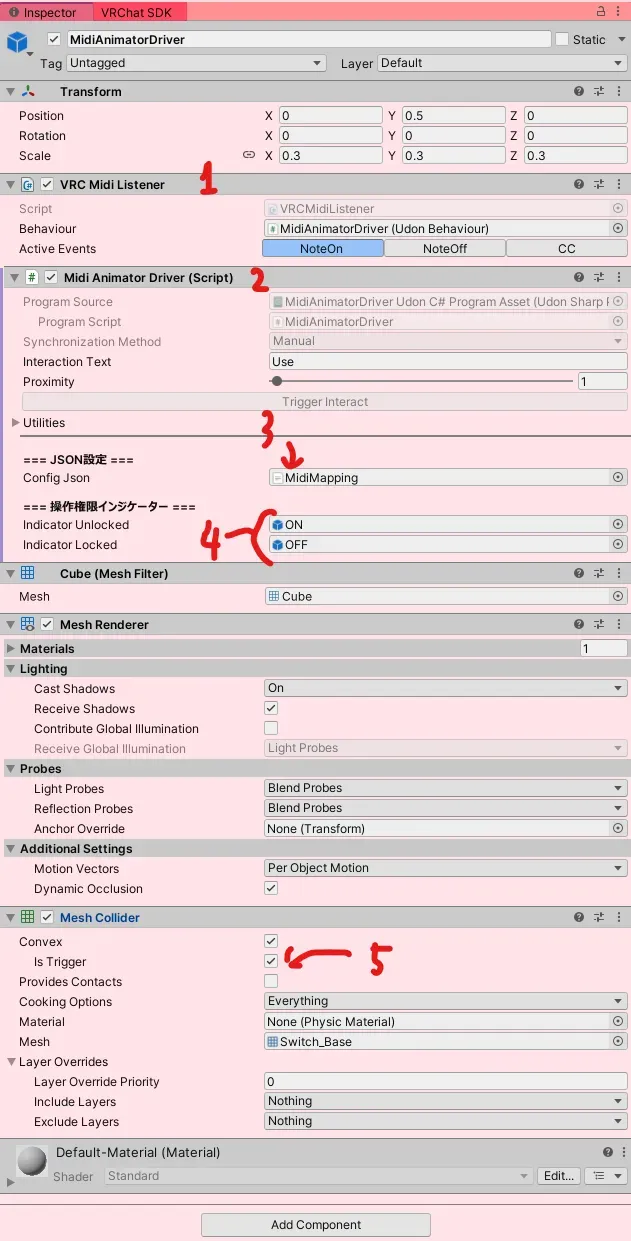

セットアップ手順

VRC MIDI Listenerの追加
- MeshRendererとColliderが付いたGameObjectを用意します
- Add Component > VRC Midi Listener を追加します
- Active Eventsの NoteOn をクリックして有効化します（青くなれば選択済み）
Midi Animator Driverの追加
- 同じGameObjectに Midi Animator Driver コンポーネントを追加します
Config Jsonの設定
- エクスポートしたJSONファイルをプロジェクトにインポートします
- InspectorのConfig Json欄にJSONファイルをドラッグ＆ドロップします
インジケーターの設定
- 操作権限のロック状態を表示するオブジェクトを設定します
- Indicator Unlocked: フリー状態時に表示されるオブジェクト
- Indicator Locked: ロック状態時に表示されるオブジェクト
Colliderの設定
- Mesh ColliderまたはBox Colliderの Is Trigger を必ず有効化してください

Note: Colliderを配置することで、プレイヤーがInteractしてロック/アンロックを切り替えられるようになります。

操作権限ロックについて

状態	説明
フリー（Unlocked）	誰でもMIDI操作が可能
ロック（Locked）	ロックしたプレイヤーのみ操作可能

Colliderをクリック（Interact）することで、ロック/アンロックを切り替えられます。

MIDIデバイスの接続

単体デバイスの場合

MIDIデバイスが1台のみPCに接続されている場合は、特別な設定は不要です。VRChatが自動的にデバイスを認識します。

複数デバイスの場合

PCに複数のMIDIデバイスが接続されている場合は、VRChatの起動オプションで使用するデバイスを指定する必要があります。

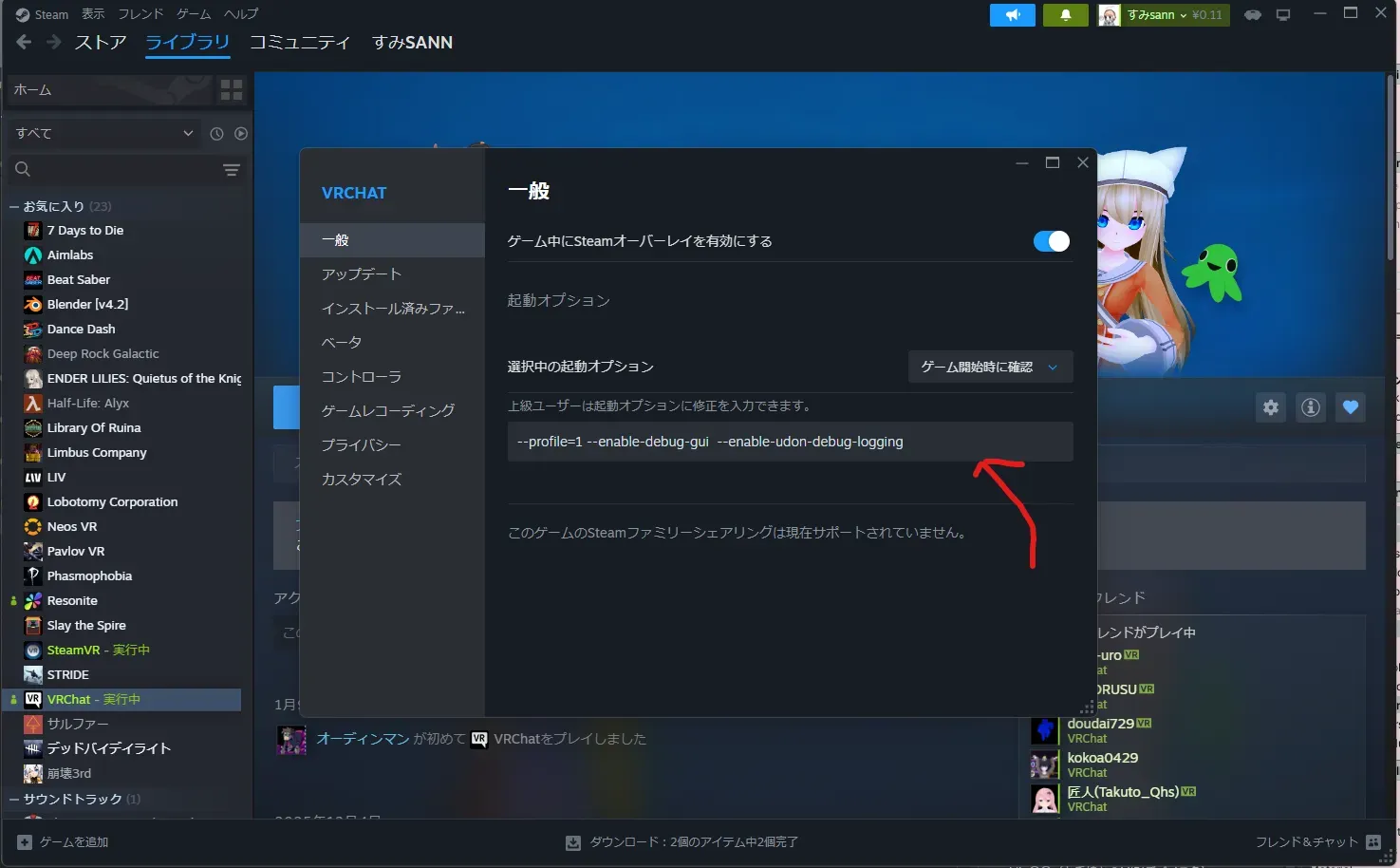

Steam起動オプションの設定 — Steamの起動オプションでMIDIデバイスを指定

設定手順

Steamのライブラリを開きます
VRChat を右クリック → プロパティ を選択します
起動オプション 欄に以下を入力します：

--midi=LPMiniMK3 MIDI

例えば、Launchpad Mini MK3を使用する場合：

--midi=LPMiniMK3 MIDI

Tip: デバイス名は、Windowsのサウンド設定やMIDI設定で確認できます。

トラブルシューティング

Animatorが認識されない場合

GameObjectにAnimatorコンポーネントがアタッチされているか確認してください
Animator ControllerにTriggerパラメーターが定義されているか確認してください
名前に [ ] { } " \ などの特殊文字が含まれている場合は警告が表示されます。これらの文字は使用しないでください

MIDI入力が反応しない場合

VRC Midi ListenerのNoteOnが有効になっているか確認してください（青く表示されている必要があります）
MIDIデバイスがPCに正しく接続されているか確認してください
複数のMIDIデバイスが接続されている場合は、VRChatの起動オプションでデバイスを指定する必要があります
JSONファイルのmidiChannel設定が正しいか確認してください（0=全チャンネル）

ロック機能が動作しない場合

ColliderのIs Triggerが有効になっているか確認してください
LayerがWalkthroughに設定されているか確認してください（プレイヤーがすり抜け可能でInteract動作が可能になります）
Indicator UnlockedとIndicator Lockedのオブジェクトが正しく設定されているか確認してください
